Transformatör sektöründe kullanılan maça enine kesme makinası nedir?

Modern transformatör üretim ekosisteminde hassasiyet ve verimlilik yalnızca operasyonel hedefler değil aynı zamanda ürün güvenilirliği ve maliyet kontrolü için de temel gereksinimlerdir. Hassasiyet odaklı bu ortamın kalbinde çekirdek enine kesme makineleri Silikon çelik levhaları, transformatör çekirdeği laminasyonu için gereken tam boyutlara getirmek üzere tasarlanmış özel bir ekipman kategorisidir. Genel amaçlı kesme veya dilme hatlarının aksine, bu makineler, minimum çapak oluşumunu, tam açısal kesimleri ve tutarlı istifleme faktörlerini garanti ederek tane yönelimli elektrikli çeliklerin benzersiz fiziksel özelliklerini işleyecek şekilde tasarlanmıştır. Bu makale, nasıl yapılacağına dair kapsamlı bir teknik inceleme sunmaktadır. çekirdek enine kesme makineleri Transformatör endüstrisindeki işlevleri, birincil sınıflandırmaları ve modern akıllı üretim iş akışlarında oynadıkları kritik rol.

Tipik olarak ince silikon çeliğin istiflenmiş katmanlarından inşa edilen transformatör çekirdeği, ünitenin manyetik verimliliğini, yüksüz kayıpları ve genel termal performansını belirler. Kesim uzunluğu, karelik veya kenar kalitesindeki herhangi bir sapma, doğrudan artan girdap akımı kayıplarına veya duyulabilir gürültüye dönüşür. Bu nedenle, çekirdek enine kesme makineleri bağımsız makaslar değil, besleme mekanizmaları, düzeltme üniteleri, hassas ölçüm kodlayıcıları ve yüksek hızlı delme veya çentik açma istasyonlarını içeren entegre sistemlerdir. Bunların tam faydasını anlamak için mevcut pazara hakim olan üç ana ürün kategorisini incelemek önemlidir: yüksek hızlı modüler kesme hatları , hassas CNC enine makaslar ve entegre istifleme ve kesme sistemleri . Her kategori farklı üretim ölçeklerine, malzeme sınıflarına ve otomasyon gereksinimlerine hitap ederek üreticilere çekirdek imalatına özel bir yaklaşım sunar.

1. Yüksek Hızlı Modüler Kesim Hatları

İlk büyük sınıflandırma şunları kapsar: yüksek hızlı modüler kesme hatları Büyük ölçekli transformatör üreticilerinin tipik özelliği olan sürekli, yüksek verimli işlemler için tasarlanmıştır. Bunlar çekirdek enine kesme makineleri Servo tahrikli besleme silindirleri ve gerçek zamanlı uzunluk dengeleme algoritmalarını bir araya getirerek dakikada 120 metreyi aşan hat hızlarında çalışır. Bu kategorinin belirleyici özelliği modüler mimarisidir; hat, taban çerçevesini değiştirmeden ilave delme üniteleri, V çentik açma istasyonları ve hatta otomatik istifleme konveyörleriyle genişletilebilir. Yüksek hacimlerde dağıtım transformatörleri üreten üreticiler için bu modülerlik, ilk sermaye yatırımını korurken kapasite yükseltmeleri için açık bir yol sunar.

İşlevsel olarak, yüksek hızlı modüler bir hat, 25 tona kadar ruloları işleyen bir rulo açıcı ile başlar ve ardından rulo setini kaldıran hassas bir tesviye cihazı gelir. Kesme istasyonu, ±0,05 mm toleranslarla kesme uzunluklarına ulaşan, yüksek torklu bir AC motorla çalıştırılan döner bir makas veya giyotin bıçak kullanır. Gelişmiş modeller, malzeme dolaşmasını telafi etmek için optik kenar algılamayı entegre ederek enine kesimin haddeleme yönüne mükemmel şekilde dik kalmasını sağlar. Bu kategori, genellikle 10 MVA'ya kadar olan yağlı transformatörlerde kullanılan standart M4 ve M5 sınıfı silikon çeliklerin işlenmesinde üstündür. Temel fark yaratan özelliği, farklı çekirdek tasarımları arasında genellikle 15 dakika içinde hızlı geçişi desteklerken, yüksek hızlarda tutarlı kaliteyi koruma yeteneğidir.

Jiangsu Jingtianxia Elektrik Teknolojisi Co, Ltd gerçek zamanlı kalınlık izleme ve uyarlanabilir bıçak boşluğu ayarını bir araya getiren tescilli bir yüksek hızlı modüler hat geliştirerek, yüksek hızlı kesmedeki en kalıcı zorluklardan biri olan uzun üretim süreçlerinde çapak büyümesi sorununu ele alıyor. Şirket içi 46'dan fazla teknik uzmanıyla şirket, geleneksel sistemlere kıyasla uzunluk sapmasını %40 oranında azaltmak için ilerleme kontrol algoritmalarını geliştirdi. Bu çözüm, özellikle küçük kenar kusurlarının bile önemli montaj zorluklarına neden olabileceği amorf alaşımlı çekirdekler üreten müşteriler tarafından değerlenmektedir.

• Maksimum kesme hızı: Aktif titreşim sönümlemeyle 150 m/dak.
• Entegre delme kapasitesi: programlanabilir derinlikle döngü başına 4 çentiğe kadar.
• Sürekli çalışma için otomatik hurda toplama ve kenar düzeltme.
• Fabrika MES sistemleriyle uyumlu uzaktan teşhis arayüzü.

Diğer kategorilerle karşılaştırıldığında, yüksek hızlı modüler hat, uzun üretim süreçleri için parça başına en düşük maliyeti sunar ancak daha geniş bir taban alanı ve daha karmaşık operatör eğitimi gerektirir. İstikrarlı ürün portföyüne sahip özel trafo tesisleri için tercih edilen seçimdir.

2. Hassas CNC Enine Makaslar

İkinci kategori şunları içerir: hassas CNC enine makaslar Ham iş hacmi yerine doğruluk ve esnekliğe öncelik veren. Bunlar çekirdek enine kesme makineleri Genellikle kesme uzunluklarının sık sık değiştiği ve malzeme kalitelerinin standart silikon çeliğinden ultra ince, yüksek geçirgenlikli alaşımlara kadar değiştiği atölye ortamlarında veya prototip geliştirme için kullanılır. Modüler hatlardan farklı olarak hassas makaslar, sert bir C-çerçeve yapısı ve minimum bıçak sapması ile temiz, dik bir kesim sağlayan hidromekanik bıçak çalıştırma sistemi kullanır ve 1000 mm genişlikte ±0,02 mm kadar sıkı toleranslara ulaşır.

Hassas bir makasın operasyonel iş akışı, mutlak kodlayıcılara sahip servo tahrikli bir silindir besleyiciyi, uzunluk ayarı için programlanabilir bir arka dayama ve 500'e kadar kesme programını saklayan bir dijital kontrol panelini içerir. Ayırt edici bir teknik özellik, uyarlanabilir anında kesme Malzeme hala hareket halindeyken kesmenin kesmeyi başlattığı, doğruluktan ödün vermeden çevrim süresini kısaltan yetenek. Bu, kategoriyi, optimum manyetik akı dağılımını elde etmek için her bir laminasyonun biraz farklı boyutlar gerektirdiği, adım adım çekirdekler ve aralıklı bağlantılar üretmek için ideal hale getirir. Makineler aynı zamanda 45 dereceye kadar gönyeli kesimleri de destekleyerek uygulamalarını yara çekirdekli transformatörlere kadar genişletiyor.

Tipik uygulama senaryoları arasında onarım ve bakım atölyeleri, araştırma laboratuvarları ve demiryolu veya denizcilik uygulamalarına yönelik küçük serili özel transformatör üreticileri yer alır. Farklılaştırma avantajı, genellikle yüksek hızlı döner makasları rahatsız eden bir sorun olan kenar çatlakları veya katmanlara ayrılma oluşturmadan (0,18 mm kalınlığındaki yüksek endüksiyonlu çelikler gibi) kırılgan malzemeleri işleme yeteneğinde yatmaktadır. Ayrıca CNC arayüzü, CAD sistemleriyle kusursuz entegrasyona olanak tanıyarak, temel tasarım yazılımından kesme desenlerinin doğrudan içe aktarılmasını sağlar.

Jiangsu Jingtianxia Elektrik Teknolojisi Co, Ltd 0,03 mm'yi aşan mikro çapaklara sahip tüm levhaları reddeden lazer tabanlı kenar inceleme modülüyle donatılmış hassas bir kesme çeşidi sunar ve yalnızca hatasız laminasyonların istifleme istasyonuna ilerlemesini sağlar. Bu yetenek, şirketin akıllı istifleme ekipmanı ve otomatik depolamayı içeren daha geniş portföyüyle uyumlu olup, kapalı devre bir kalite güvence sistemi oluşturur. Hassas kesme kategorisi, modüler hatlardan daha yavaş olmasına rağmen üstün yüzey kalitesi sağlar ve genellikle yüksek karışımlı, düşük hacimli siparişler için tamamlayıcı bir makine olarak kullanılır.

1. Hedef kesim uzunluğunu ve gönye açısını dokunmatik ekran HMI aracılığıyla ayarlayın.
2. Bobini yükleyin ve otomatik düzeltme döngüsünü başlatın.
3. Bir deneme kesimi gerçekleştirin ve entegre optik karşılaştırıcıyı kullanarak boyutları doğrulayın.
4. Üretime başlayın; sistem, gerçek zamanlı kodlayıcı geri bildirimine dayalı olarak besleme telafisini otomatik olarak ayarlar.

Maliyet-fayda açısından hassas CNC makaslar, çıktı birimi başına daha yüksek bir başlangıç ​​yatırımı gerektirir ancak benzersiz esneklik sunar, bu da onları farklı müşteri spesifikasyonlarını karşılayan transformatör üreticileri için vazgeçilmez kılar.

3. Entegre İstifleme ve Kesme Sistemleri

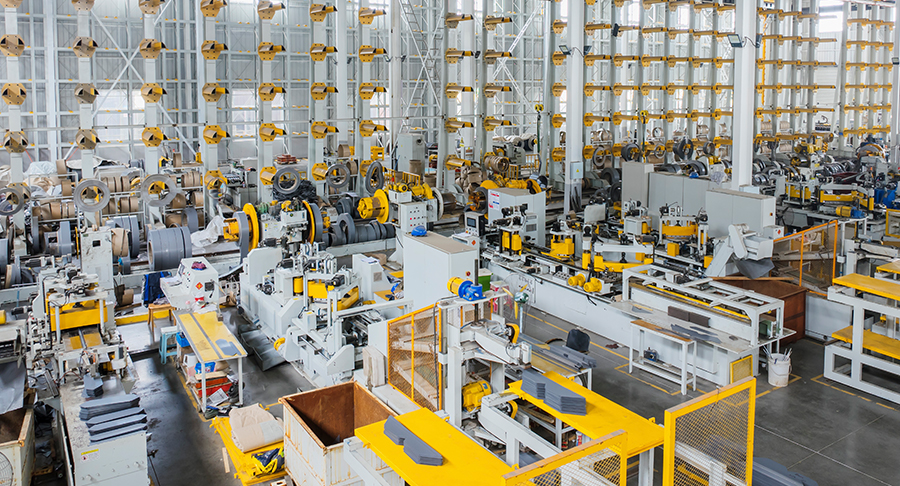

Üçüncü ve teknolojik açıdan en gelişmiş kategori ise entegre istifleme ve kesme sistemi Enine kesmeyi robotik istiflemeyle tek bir sürekli işlemde birleştiren. Bunlar çekirdek enine kesme makineleri sadece kesme aletleri değil aynı zamanda bobin stokunu montaja hazır çekirdek paketlerine dönüştüren eksiksiz çalışma hücreleridir. Sistem, yukarı yönde bir kesme modülü (tipik olarak hassas bir kesme veya yüksek hızlı bir döner kesici) ve ardından kesilmiş laminasyonları çok eksenli bir portal robota veya delta tarzı bir alma ve yerleştirme ünitesine besleyen bir konveyörden oluşur. Robot, her laminasyonu önceden tanımlanmış bir istifleme sırasına göre düzenler ve gerektiği gibi yapıştırıcı veya kilitleme basıncı uygular.

Temel teknik yenilik, gerçek zamanlı kayıt kontrolü burada kesme modülü ve istifleme robotu, kenar sensörleri ve görüş kameralarından elde edilen ortak bir koordinat sistemini paylaşır. Bu, her katmanın 0,01°'den daha iyi bir açısal doğrulukla istiflenmesini sağlar; bu, yüksek verimli transformatörlerde (IE4 ve üzeri) çekirdek kaybını azaltmak için kritik öneme sahiptir. Sistem ayrıca katman başına istifleme faktörünü hesaplayan ve proses ayarlaması için anında geri bildirim sağlayan entegre bir tartım istasyonu içerir. Bu kategori ağırlıklı olarak büyük güç transformatörleri (50 MVA'nın üzerinde) ve çekirdek ağırlığının ve simetrinin dinamik performansı doğrudan etkilediği cer transformatörleri için kullanılır.

Bağımsız kesme ve manuel istifleme ile karşılaştırıldığında entegre sistem, iş gücüne bağımlılığı %70'e kadar azaltır ve kullanımdan kaynaklanan hasarı ortadan kaldırır; bu da özellikle ince ölçülü (0,15 mm) malzemeler için faydalıdır. Ancak sistemin karmaşıklığı, desen oluşturma, katman sıralama ve çarpışmayı önleme için karmaşık yazılımlar gerektirir. Aynı zamanda mekanik, pnömatik ve görüntü alt sistemlerinin senkronize çalışması nedeniyle daha yüksek düzeyde öngörücü bakım gerektirir.

Jiangsu Jingtianxia Elektrik Teknolojisi Co, Ltd entegre istifleme ve kesme sistemlerini Asya genelindeki çeşitli 1. kademe transformatör fabrikalarında konuşlandırarak çekirdek montaj döngü süresinde belgelenmiş %25'lik bir azalma elde etti. Şirketin 46 profesyonel teknik yetenekten oluşan ekibi tarafından geliştirilen özel istifleme algoritmaları, malzeme çarpıklığını ve kalınlık değişimlerini hesaba katarak robotun alma kuvvetini ve yerleştirme açısını dinamik olarak ayarlıyor. Bu çözüm, şirketin enerji endüstrisi için uçtan uca dijital üretim çözümlerine olan bağlılığının altını çizen, otomatikleştirilmiş lojistik hatları ve depo sistemlerini de içeren tek noktadan akıllı portföyünün bir parçasıdır.

Bu üç kategorili çerçeve sayesinde, uygun olanı seçmenin önemi ortaya çıkıyor. çekirdek enine kesme makineleri üretim hacminin, malzeme çeşitliliğinin ve alt montaj ile entegrasyon seviyesinin dengelenmesine bağlıdır. Jiangsu Jingtianxia Elektrik Teknolojisi Co, Ltd Güçlü bir satış sonrası servis ağı ve süreç optimizasyon danışmanlığı ile desteklenen üç konfigürasyonun tamamını sunarak bu çeşitliliğe hitap ediyor. Şirketin çekirdek fiziği konusundaki derin anlayışı, temel mekanik bileşenlerin kendi bünyesinde üretilmesiyle birleştiğinde, her makinenin parametrelerini müşterinin ihtiyaç duyduğu özel manyetik çelik kalitesine ve çekirdek geometrisine göre uyarlamasına olanak tanır. Öncelik ister maksimum verim, ister üstün hassasiyet veya tam otomasyon olsun, modern transformatör endüstrisi, giderek daha verimli hale gelen küresel pazarda rekabet gücünü korumak için bu özel kesme sistemlerine güvenmektedir.

Sıkça Sorulan Sorular

S1: Yüksek hızlı modüler hat ile hassas CNC makas arasındaki temel fark nedir?

Yüksek hızlı modüler hat, üretime öncelik verir ve standart göbek laminasyonlarının sürekli, yüksek hacimli üretimi için tasarlanmıştır; tipik olarak orta düzeyde toleransla (±0,05 mm) 120 m/dak'nın üzerinde hızlara ulaşır. Buna karşılık, hassas CNC makası doğruluk ve esnekliğe odaklanır, daha dar toleranslar (±0,02 mm) ve daha hızlı geçiş süreleri sunar, bu da onu karışık malzemeli ve kısa süreli işler için uygun hale getirir. Modüler hat seri üretim için daha uygun maliyetliyken, kesme zorlu manyetik tasarımlar için üstün kenar kalitesi sunar.

S2: Entegre istifleme ve kesme sistemleri, ayrı işlemlerle karşılaştırıldığında çekirdek kalitesini nasıl artırır?

Entegre sistemler, kesme ve istifleme arasındaki manuel taşımayı ortadan kaldırarak kenar hasarı, yanlış hizalama ve kirlenme riskini azaltır. Ayrıca gerçek zamanlı kayıt geri bildirimi sağlayarak her laminasyonun 0,01°'den daha iyi bir açısal hassasiyetle yerleştirilmesini sağlarlar. Bu doğrudan çekirdek kaybını azaltır ve transformatörün verimlilik derecesini artırır. Ayrıca sistem, tolerans dışı laminasyonları otomatik olarak reddederek kusurlu katmanların çekirdek pakete girmesini önler.

S3: Hangi tür çekirdek enine kesme makineleri Jiangsu Jingtianxia Elektrik Teknolojisi Co, Ltd'nin uzmanlığı var mı?

Jiangsu Jingtianxia Elektrik Teknolojisi Co, Ltd üç ana kategorinin tamamını (yüksek hızlı modüler hatlar, hassas CNC makaslar ve entegre istifleme sistemleri) üretmekte ve entegre etmektedir. Şirket ayrıca amorf ve nanokristalin çekirdek malzemeler için özelleştirilmiş çözümler sunmaktadır. 46'dan fazla teknik uzmanıyla firma, akıllı kontrol algoritmaları ve kestirimci bakım özelliklerine odaklanarak bireysel makinelerden tam otomatik çekirdek üretim atölyelerine kadar eksiksiz bir paket sunuyor.

S4: Kademeli transformatör çekirdekleri için hassas bir CNC kesme sapı gönyeli kesim yapabilir mi?

Evet, çoğu hassas CNC makası, yüksek tekrarlanabilirlikle 0° ila 45° arasındaki açılara izin veren programlanabilir gönyeli kesme özelliğiyle donatılmıştır. Bu özellik, büyük güç transformatörlerinde akı sızıntısını en aza indiren ve gürültüyü azaltan basamaklı ve aralıklı bağlantıların üretilmesi için gereklidir. Makasın sert çerçevesi ve servo kontrollü arka dayama, binlerce döngü boyunca hem uzunluğun hem de açının belirtilen tolerans dahilinde kalmasını sağlar.
