Transformatör çekirdeğinin amacı nedir?

Her elektrik güç sisteminin kalbinde görünüşte basit ama son derece kritik bir bileşen yatıyor: elektromanyetik akıyı yönlendiren ve sınırlayan manyetik devre. Mühendisler ve satın alma uzmanları sorduğunda “Transformatör çekirdeğinin amacı nedir?” sorusunun cevabı temel fiziğin çok ötesine uzanıyor. trafo çekirdekleri Parazitik kayıpları en aza indirirken, birincil sargılardan ikincil sargılara verimli enerji aktarımı sağlayan, gerilim dönüşümünde merkezi sinir sistemi görevi görür. İyi tasarlanmış bir manyetik yol olmadan, modern alternatif akım ağları engelleyici verimsizliklerden, aşırı ısınmadan ve dengesiz voltaj regülasyonundan zarar görür. Bu makale kapsamlı ve uygulamaya yönelik bir inceleme sunmaktadır. trafo çekirdekleri , malzeme sınıflandırmaları, yapısal değişkenleri ve şebeke ölçekli trafo merkezlerinden akıllı fabrika zeminlerine kadar çağdaş enerji altyapısında oynadıkları kritik rol.

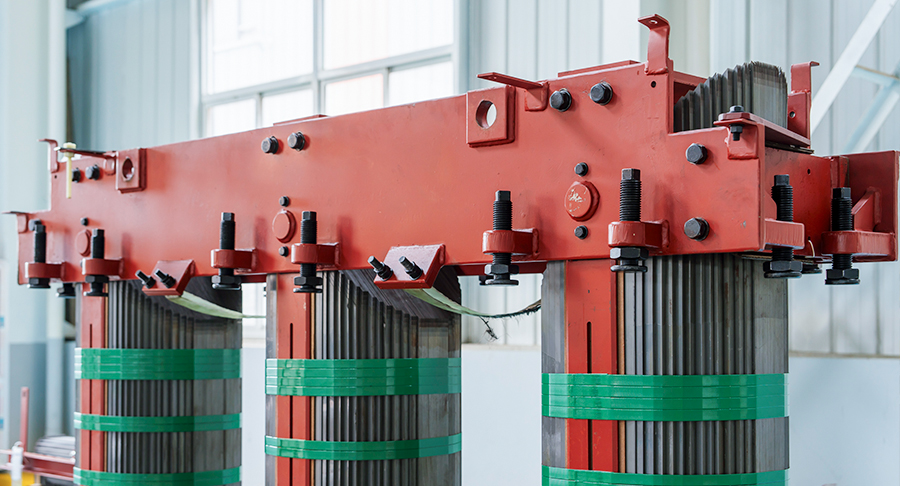

1. Çekirdek Tipi Transformatör Çekirdekleri: Geleneksel İş Makinası

Çekirdek tipi konfigürasyon, orta ve büyük güç uygulamalarında en yaygın olarak kullanılan mimariyi temsil eder. Bu tasarımda manyetik devre, üst ve alt boyunduruklarla birbirine bağlanan iki dikey koldan (bacaklardan) oluşur ve birincil ve ikincil sargılar her bir kolun etrafına sarılır. Bunların temel amacı trafo çekirdekleri birincil sargı tarafından üretilen manyetomotor kuvvetin büyük çoğunluğunun ikincil sargıya bağlanmasını sağlayarak manyetik akı için düşük isteksizlik yolu sağlamaktır. Çekirdek tipi transformatör çekirdekleri tipik olarak, haddeleme yönü boyunca olağanüstü manyetik geçirgenlik sergileyen, uyarma akımını ve yüksüz kayıpları doğrudan azaltan tane yönelimli silikon çelik (CRGO) laminasyonlardan yapılır.

Teknik açıdan bakıldığında çekirdek tipi tasarımlar, sargı erişilebilirliği ve soğutma verimliliği açısından belirgin avantajlar sunar. Sargılar iki ayrı kol üzerine dağıtıldığından, ısı dağılımı daha düzgündür ve termal limitleri aşmadan daha yüksek güç yoğunluklarına izin verir. Tipik uygulamalar arasında yenilenebilir enerji çiftliklerindeki yükseltici transformatörler, 500 kVA'dan 50 MVA'ya kadar endüstriyel dağıtım transformatörleri ve demiryolu sistemleri için cer transformatörleri yer alır. Kabuk tipi alternatiflerle karşılaştırıldığında çekirdek tipi trafo çekirdekleri Arıza koşulları sırasında sargılar üzerindeki mekanik gerilimi en aza indiren simetrik akı dağılımı nedeniyle üstün kısa devre dayanım yeteneği sergiler.

Kapsamlı ürün yelpazemiz trafo çekirdekleri kayıp performansını ve üretilebilirliğini dengelemek için 0,23 mm ila 0,35 mm arasında değişen laminasyon kalınlıklarıyla hem standart hem de özel çekirdek tipi geometrileri kapsar. Jiangsu Jingtianxia Electric Technology Co., Ltd., etkili manyetik kesitin teorik tasarım değerleriyle yakından eşleşmesini sağlayarak, %97'yi aşan istifleme faktörlerini elde etmek için çekirdek tipi üretim hattını geliştirdi. Personelinde 46'dan fazla profesyonel teknik yetenek bulunan şirket, etki alanı iyileştirme kayıplarını azaltmak için gelişmiş lazer çizme teknikleri uygulayarak IEC ve IEEE standartlarını sürekli olarak karşılayan veya aşan çekirdekler sunuyor.

Çekirdek Tipi Tasarımlar için Temel Özellikler

• Tipik güç aralığı: 500 kVA – 50 MVA
• Akı yoğunluğu: 1,5 – 1,7 T (CRGO malzemesi)
• Yüksüz kayıp azalması: Geleneksel sıcak haddelenmiş çekirdeklerden %15-20 daha düşük
• Soğutma yöntemi: Doğal yağ/hava veya cebri yağ sirkülasyonu
• Tercih edildiği yerler: Dağıtım ağları, açık deniz rüzgar santralleri, ağır sanayi

2. Kabuk Tipi Transformatör Çekirdekleri: Akı Sınırlamasını Maksimuma Çıkarma

Çekirdek tipi düzenin aksine, kabuk tipi trafo çekirdekleri sargıları her taraftan manyetik malzemeyle çevreleyerek bobinleri demir devre içinde etkili bir şekilde "çevreler". Bu konfigürasyon, son derece düşük isteksizlik sağlayan iki dönüş yoluna (dış kollara) sahip, ana akıyı taşıyan merkezi bir kola sahiptir. Temel amaç aynı kalır (manyetik akıyı yönlendirmek ve yoğunlaştırmak) ancak kabuk tipi geometri, ağır yük altında önemli ölçüde daha düşük kaçak reaktansı ve daha iyi voltaj regülasyonu sağlar. Bunlar trafo çekirdekleri fırın transformatörleri, elektroliz tesisleri için redresör transformatörleri ve büyük ölçekli UPS sistemleri gibi yüksek akım, düşük voltaj uygulamalarında özellikle değerlidir.

Kabuk tipi tasarımların yapısal bütünlüğü, daha fazla mekanik dayanıma olanak tanıyarak onları kısa devre kuvvetlerinin aşırı olduğu kurulumlar için uygun hale getirir. Dahası, akı iki dış kol arasında simetrik olarak bölündüğü için net manyetik dengesizlik en aza indirilir, böylece duyulabilir gürültü ve bitişik metalik yapılardaki başıboş kayıplar azalır. Ancak bu performans, artan malzeme tüketimi ve daha karmaşık laminasyon istifleme maliyetiyle birlikte gelir ve bu da genel üretim giderlerini artırır. Güvenilirlik ve voltaj kararlılığının çok önemli olduğu kritik uygulamalar için, kabuk tipi trafo çekirdekleri Daha yüksek ön yatırıma rağmen tercih edilen seçenek olmaya devam ediyor.

Jiangsu Jingtianxia Electric Technology Co., Ltd., tescilli otomatik istifleme ekipmanı ve hassas kesme sistemleri aracılığıyla bu üretim zorluklarını ele alıyor. Şirketin kabuk tipi maça üretiminde, bağlantı isteksizliğini azaltmak için basamaklı bindirme bağlantıları ve şevli köşeler kullanılarak, geleneksel bindirmeli yapılara göre %8-12 daha düşük çekirdek kayıpları elde ediliyor. Jiangsu Jingtianxia, ​​akıllı atölye depolama sistemlerini gerçek zamanlı kalite izlemeyle entegre ederek, her kabuk tipi çekirdeğin fabrikadan tutarlı geçirgenlik ve mekanik toleransla çıkmasını sağlayarak alüminyum eritme işleminden veri merkezi yedekleme gücüne kadar çeşitli sektörlerdeki küresel müşterileri destekler.

Kabuk Tipi Çekirdeklerin Ayırt Edici Özellikleri

1. Tamamen kapalı sargı desteği sayesinde üstün kısa devre dayanımı
2. Daha düşük sızıntı reaktansı (çekirdek tipi için %10-15'e kıyasla tipik olarak %5-8)
3. Azaltılmış kaçak manyetik alanlar, fazlar arasında daha yakın aralık sağlanmasını sağlar
4. Daha yüksek malzeme maliyeti ancak zorlu çalışma ortamlarında daha uzun servis ömrü
5. Elektrokimyasal prosesler ve ağır çekiş tahrikleri için yaygın olarak belirtilir

3. Amorf Metal Trafo Çekirdekleri: Yeni Nesil Verimlilik Sınırı

Çoğunlukla metalik camlar olarak adlandırılan amorf metal alaşımları, manyetik malzeme mühendisliğinde bir paradigma değişimini temsil eder. Geleneksel kristalin silikon çeliklerden farklı olarak bunlar trafo çekirdekleri erimiş halden hızlı katılaşma (söndürme) yoluyla üretilir ve sonuçta son derece düşük zorlayıcılık ve neredeyse sıfır manyetostriksiyon sergileyen kristalin olmayan bir atom yapısı elde edilir. Amorf metalin kullanılmasının temel amacı trafo çekirdekleri amaç, karşılaştırılabilir akı yoğunluğu seviyelerini (yaklaşık 1,35-1,45 T) korurken, yüksüz kayıpları büyük ölçüde (birinci sınıf CRGO çeliklerine kıyasla %60-70 oranında) azaltmaktır. Bu, konut şebekeleri ve kırsal elektrifikasyon projeleri gibi uzun süreler boyunca hafif yük koşulları altında çalışan dağıtım transformatörleri için amorf çekirdekleri son derece çekici hale getirir.

Üretim açısından bakıldığında, amorf metal benzersiz zorluklar sunar: Malzeme son derece incedir (yaklaşık 0,025 mm) ve oldukça kırılgandır; manyetik performansı düşüren mikro kırılmaları önlemek için özel kesme ve istifleme ekipmanı gerektirir. Ayrıca doygunluk akı yoğunluğu CRGO'dan daha düşüktür ve aynı güç değeri için daha büyük çekirdek kesitleri gerektirir. Bu dezavantajlara rağmen, enerji kayıplarının azaltılmasından elde edilen yaşam döngüsü maliyet tasarrufları, özellikle elektrik tarifelerinin yüksek olduğu veya karbon azaltma talimatlarının sıkı olduğu bölgelerde çoğu zaman ilk primden daha ağır basmaktadır. Gelişmiş trafo çekirdekleri Amorf alaşımlardan yapılan ürünler, yeşil bina projeleri, elektrikli araç şarj merkezleri ve her watt saatin önemli olduğu akıllı mikro şebekeler için giderek daha fazla tercih ediliyor.

Jiangsu Jingtianxia Electric Technology Co., Ltd., amorf metal çekirdekler için malzemenin benzersiz manyetik özelliklerini koruyan düşük gerilimli kesme ve tavlama protokollerini içeren özel işleme hatları geliştirdi. Şirketin 46'dan fazla Ar-Ge uzmanından oluşan teknik ekibi, minimum bağlantı kaybı için çekirdek geometrisini optimize etmek ve prototip ünitelerinde %99,2'nin üzerinde tam yük verimliliği elde etmek için malzeme bilimcileriyle işbirliği yapıyor. Jiangsu Jingtianxia, ​​amorf çekirdek teknolojisini akıllı enine kesme makineleri ve otomatik lojistikle birleştirerek, yüksek verimli tasarım ile endüstriyel ölçekli üretim arasında köprü kuran anahtar teslim bir çözüm sunarak hem çevresel sorumluluk hem de operasyonel mükemmellik talep eden müşterilere hizmet veriyor.

Amorf Çekirdeklerin Uygulama Avantajları

• Yüksüz durumda kayıp azalması: geleneksel CRGO'ya kıyasla %70'e kadar
• Döngüsel yükleme profilleri için idealdir (örn. gece boyunca bekleme, aralıklı çalışma)
• Azalan ısı üretimi nedeniyle daha düşük çalışma sıcaklığı
• Daha uzun transformatör ömrü (yalıtımın termal yaşlanmasının azalması)
• Net sıfır karbon hedefi peşinde koşan kamu hizmetleri kuruluşları tarafından tercih edilmektedir

Karşılaştırmalı Performans Matrisi

4. Kademeli ve Gönyeli Bağlantı Çekirdekleri: Kayıpların Minimizasyonu için Hassas Mühendislik

Çekirdek şekillerinin ve malzemelerinin makroskobik sınıflandırmasının ötesinde, iç bağlantı geometrisi genel çekirdek performansının belirlenmesinde belirleyici bir rol oynar. Kademeli veya aralıklı bağlantılar olarak da bilinen kademeli bindirme bağlantıları, ofset örtüşmelerle ardışık laminasyon katmanlarını düzenleyerek hava boşluğu isteksizliğini birden fazla arayüze etkili bir şekilde dağıtır. Bu teknik, geleneksel uç bağlantılarda meydana gelen lokal akı doygunluğunu azaltarak hem yüksüz kayıpları hem de mıknatıslanma akımını azaltır. Öte yandan şevli bağlantılar, boyunduruk ve kolların köşe kesişme noktalarında hassas açılı kesimler (tipik olarak 45 derece) kullanır ve her bir bükülmedeki isteksizliği en aza indirmek için tane yönelimli çeliğin yuvarlanma yönünü akı yolu ile hizalar. Gelişmiş trafo çekirdekleri Basit bindirme düzeneklerine göre kayıplarda %10-15 azalma elde etmek için hem kademeli bindirme hem de hafifletilmiş özellikleri entegre edin.

Bu bağlantı türleri için gereken üretim hassasiyeti, CNC kontrollü bıçak konumlandırma ve gerçek zamanlı kalınlık ölçümü özelliğine sahip üst düzey enine kesme makineleri gerektirir. Jiangsu Jingtianxia Electric Technology Co., Ltd., yüzlerce laminasyon katmanında mikron seviyesinde hizalamayı koruyan, tutarlı hava boşluğu dağıtımı ve tekrarlanabilir elektromanyetik performans sağlayan otomatik çekirdek istifleme ekipmanına büyük yatırım yaptı. Şirketin kademeli çekirdekleri, sıkı Çevreci tasarım düzenlemelerinin maksimum kayıp limitlerini zorunlu kıldığı Avrupa ve Kuzey Amerika tesislerine sağlanan yüksek verimli dağıtım transformatörlerinde yaygın olarak kullanılmaktadır. Jiangsu Jingtianxia, ​​şevli köşe kesmeyi otomatik istiflemeyle birleştirerek CRGO çekirdekleri için %97,5'lik bir istifleme faktörüne ulaşıyor ve bu da transformatörün 30 yıllık hizmet ömrü boyunca somut enerji tasarrufuna dönüşüyor.

Ayrıca şirketin akıllı atölye depolama sistemi, her laminasyon partisini dilme ve kesmeden tavlama ve son denetime kadar tüm üretim zinciri boyunca takip ederek tam izlenebilirlik ve müşteriye özel kalite planlarına uygunluk sağlar. Otomatik lojistik üretim hatlarıyla desteklenen bu dikey entegrasyon, Jiangsu Jingtianxia'nın özel çekirdek geometrileri için hızlı prototip oluşturma ve kısa teslim süreleri sunmasına olanak tanıyor; bu da sıkı inşaat programlarına sahip projeler için kritik bir avantaj.

Sıkça Sorulan Sorular

S1: Çekirdek tipi ve kabuk tipi transformatör çekirdekleri arasındaki temel fark nedir?

Ana ayrım, sarım-çekirdek düzenlemesinde yatmaktadır. Çekirdek tipinde trafo çekirdekleri , sargılar manyetik kolları çevrelerken, kabuk tipi tasarımlarda manyetik devre, sargıları birden çok taraftan çevreler. Çekirdek tipi daha iyi soğutma ve daha düşük maliyet sunarken, kabuk tipi yüksek akım uygulamaları için daha düşük sızıntı reaktansı ve üstün kısa devre dayanımı sağlar.

S2: Amorf metal transformatör çekirdekleri, geleneksel CRGO çekirdeklerine kıyasla enerji kayıplarını nasıl azaltır?

Amorf alaşımlar, manyetik anizotropiyi neredeyse ortadan kaldıran ve histerezis kayıplarını %60-70 oranında azaltan kristalin tane yapısına sahip değildir. Ek olarak, daha yüksek elektrik dirençleri (CRGO'nun yaklaşık üç katı) girdap akımı kayıplarını en aza indirir ve bu da onları düşük yük faktörlü dağıtım transformatörleri için enerji açısından en verimli seçenek haline getirir.

S3: Jiangsu Jingtianxia Electric Technology Co., Ltd. transformatör çekirdeği tedarik zincirinde nasıl bir rol oynuyor?

Jiangsu Jingtianxia, hassasiyet tasarlayan, üreten ve sunan dikey olarak entegre bir üreticidir trafo çekirdekleri tüm ana kategorilerde. Şirket, sıkı kalite kontrolü ve küresel lojistik desteğiyle desteklenen, CRGO adımlı çekirdeklerden amorf metal montajlara kadar tek elden çözümler sunmak için 46'dan fazla teknik uzmanı otomatik istifleme, kesme ve depolama sistemleriyle birleştiriyor.

S4: Transformatör çekirdeği performansı açısından bağlantı tasarımı (kademeli veya şevli) neden kritiktir?

Eklem geometrisi, boyunduruk-uzuv arayüzlerindeki manyetik isteksizliği doğrudan etkiler. Kademeli bindirme ve şevli bağlantılar, lokal doygunluğu ve akı saçılımını azaltır, bu da yüksüz kayıpları ve mıknatıslanma akımını %10-15 oranında azaltır. Yüksek verimli transformatörler için bu hassas bağlantı tasarımları, katı enerji düzenlemelerini karşılamak ve uzun vadeli maliyet tasarrufu sağlamak açısından çok önemlidir.
