ZXD-440 Otomatik In-line Trafo Çekirdek İstifleme Üretim Hattı

Alıcının Sorumlulukları

• Kamu hizmeti koşullarına göre güç kablosunu ekipmanın elektrik kabinine besleyin ve bağlayın; gerekli topraklama kablosunu ekipman üzerinde belirlenen bağlantı noktasına bağlayın.
• Ekipman temellerinin (karotlu sondaj, PVC boru vb. dahil), boru hatlarının, gömülü parçaların ve topraklama sistemlerinin inşası.
• Alıcının sahasında boşaltma, konumlandırma ve kurulum/işletme için gerekli tavan vinci / mobil vinç/forklift ve diğer ekipmanlar.
• Belirlenen yere teslim edilen basınçlı hava, elektrik ve ekipmanın devreye alınması için yardımcı malzemeler.
• Devreye alma için deneme amaçlı malzemeler belirlenen yere teslim edildi.



Teslimat, Kabul ve Muayene

• Denetim standartları: bu Teknik Anlaşma ve üreticinin geçerli ulusal standartları.
• Kabul ve muayene, Teknik Anlaşmaya uygun olarak tedarikçinin üretim sahasında her iki tarafça gerçekleştirilecektir; ekipman muayeneden geçtikten sonra gönderilir.
• Tam performans testi son kullanıcının sahasında yapılacaktır; her iki taraf da Sözleşme ve Teknik Anlaşma uyarınca madde madde kabul gerçekleştirecektir; Kabul Raporu, geçtikten sonra her iki tarafça imzalanacaktır.

Ekipman Kompozisyonu

Komple Ekipman Kompozisyonu
Hayır.	Bileşen	Adet.	Açıklamalar

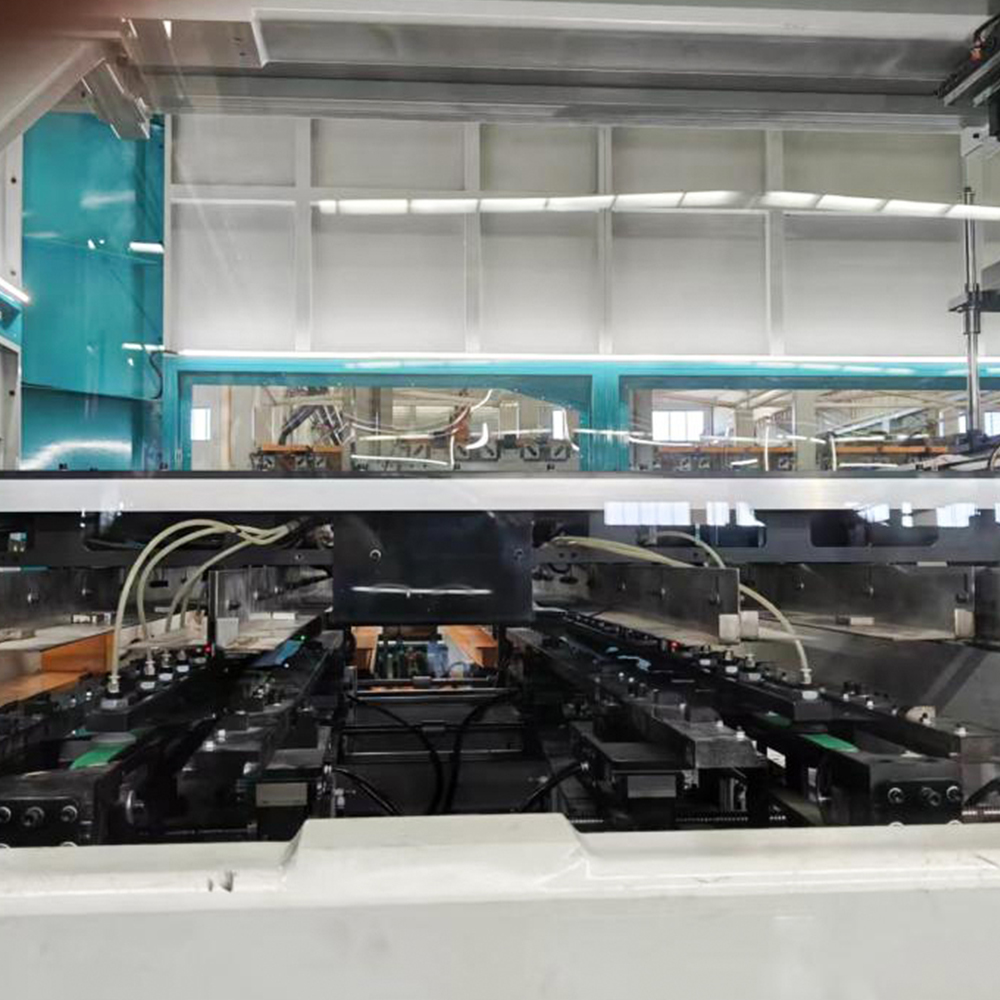

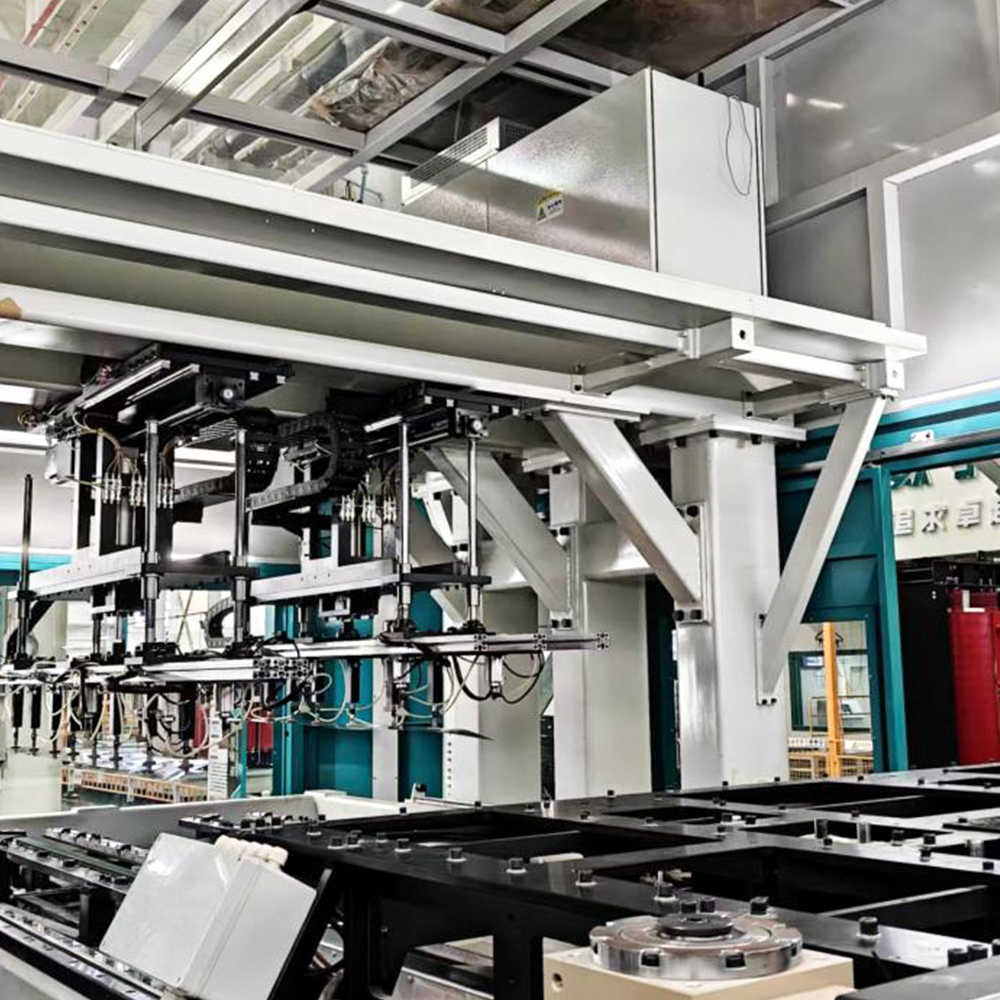

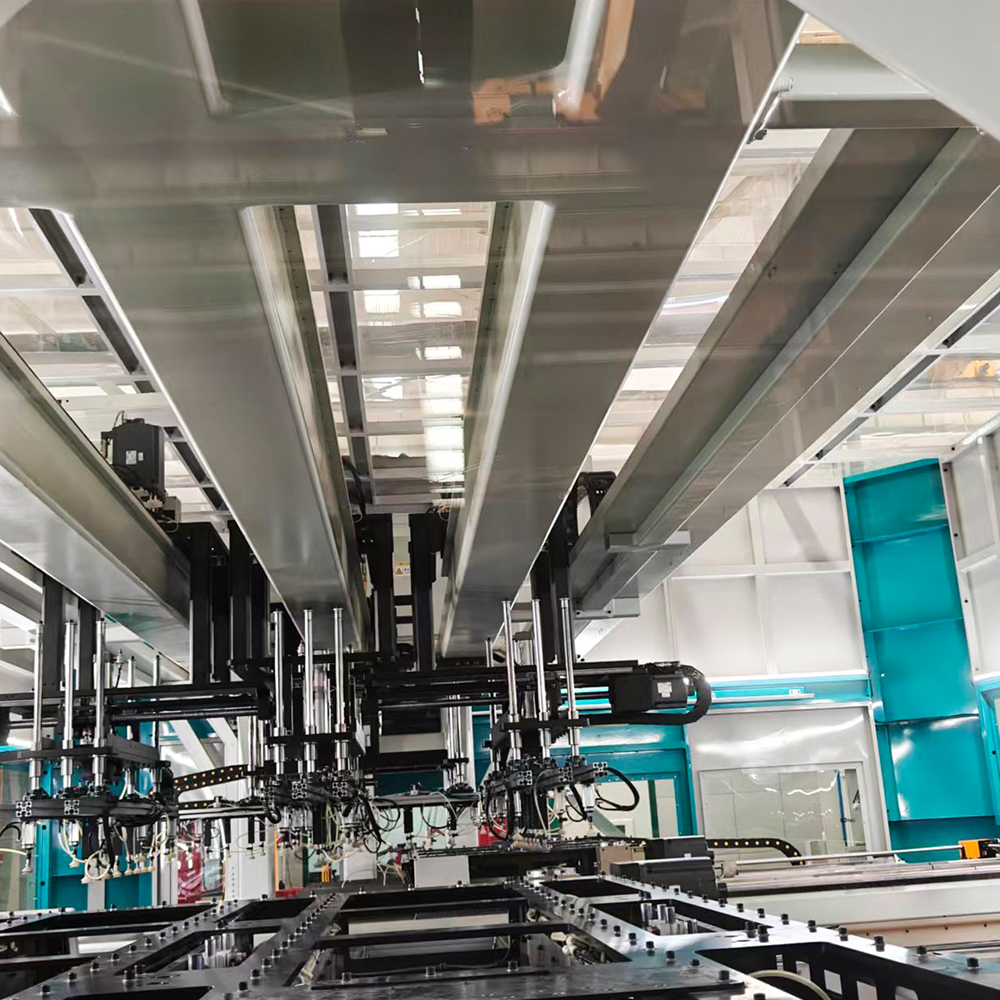

1	Ekipman Ana Gövde	1 takım

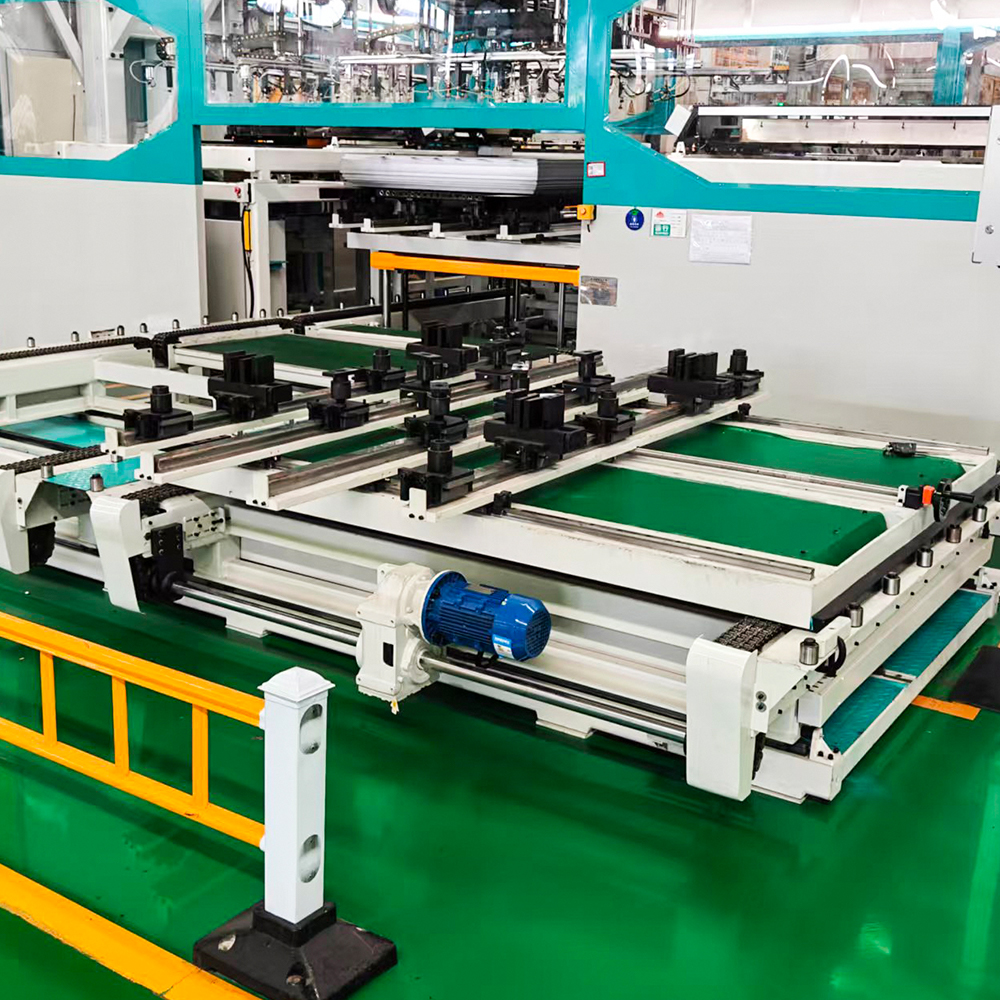

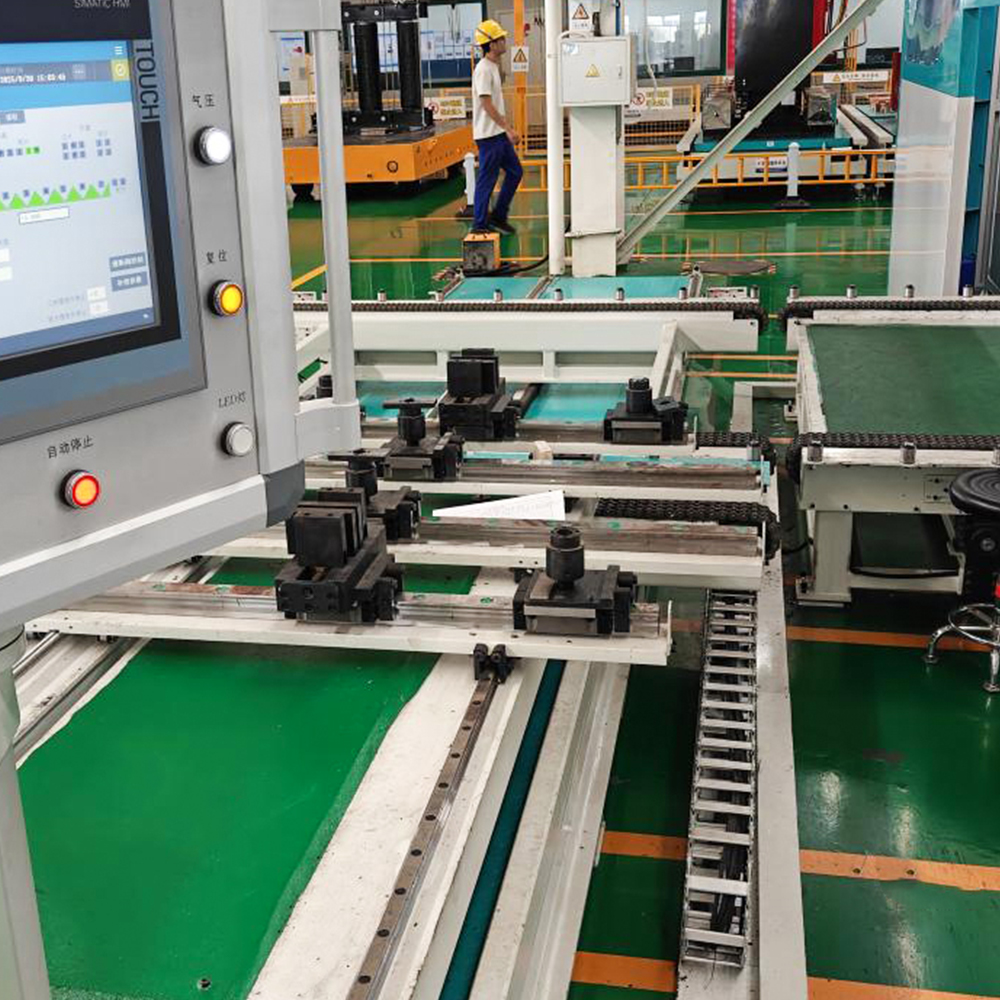

2	Malzeme Dağıtım & Taşıma Yatağı	1 takım

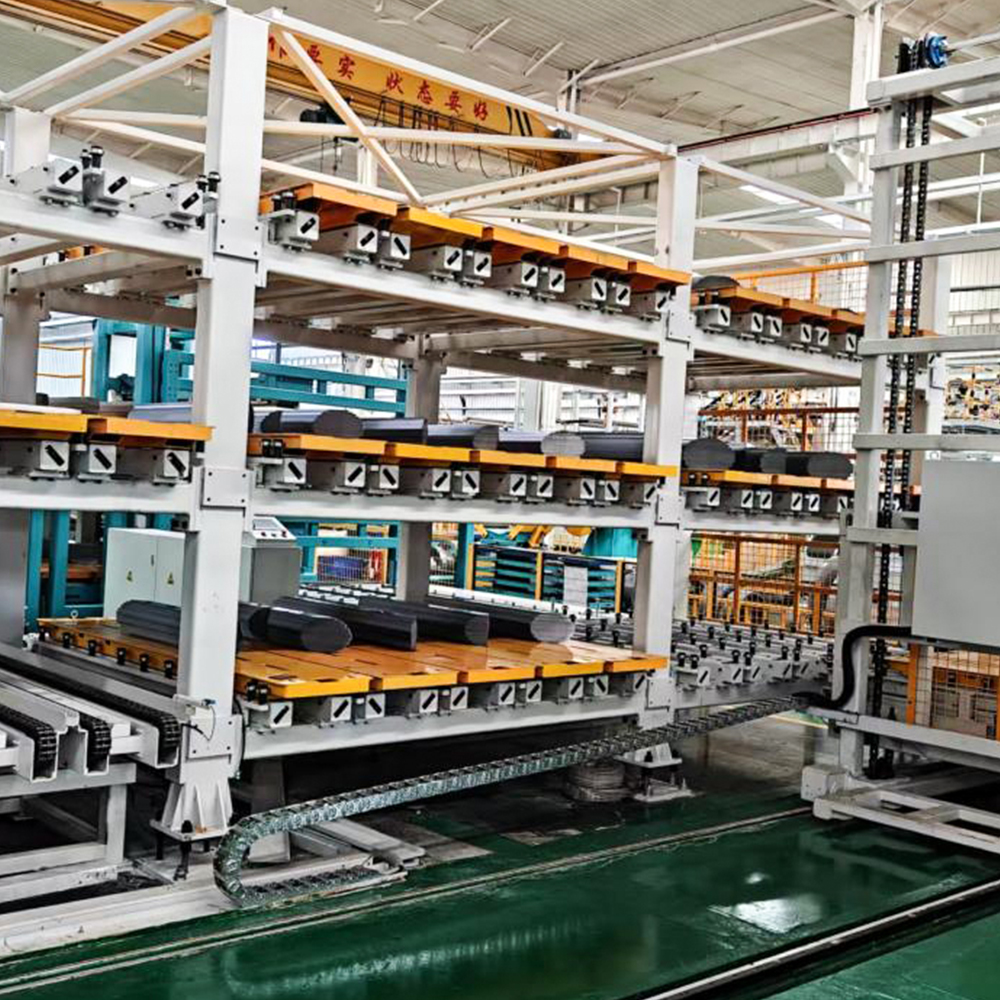

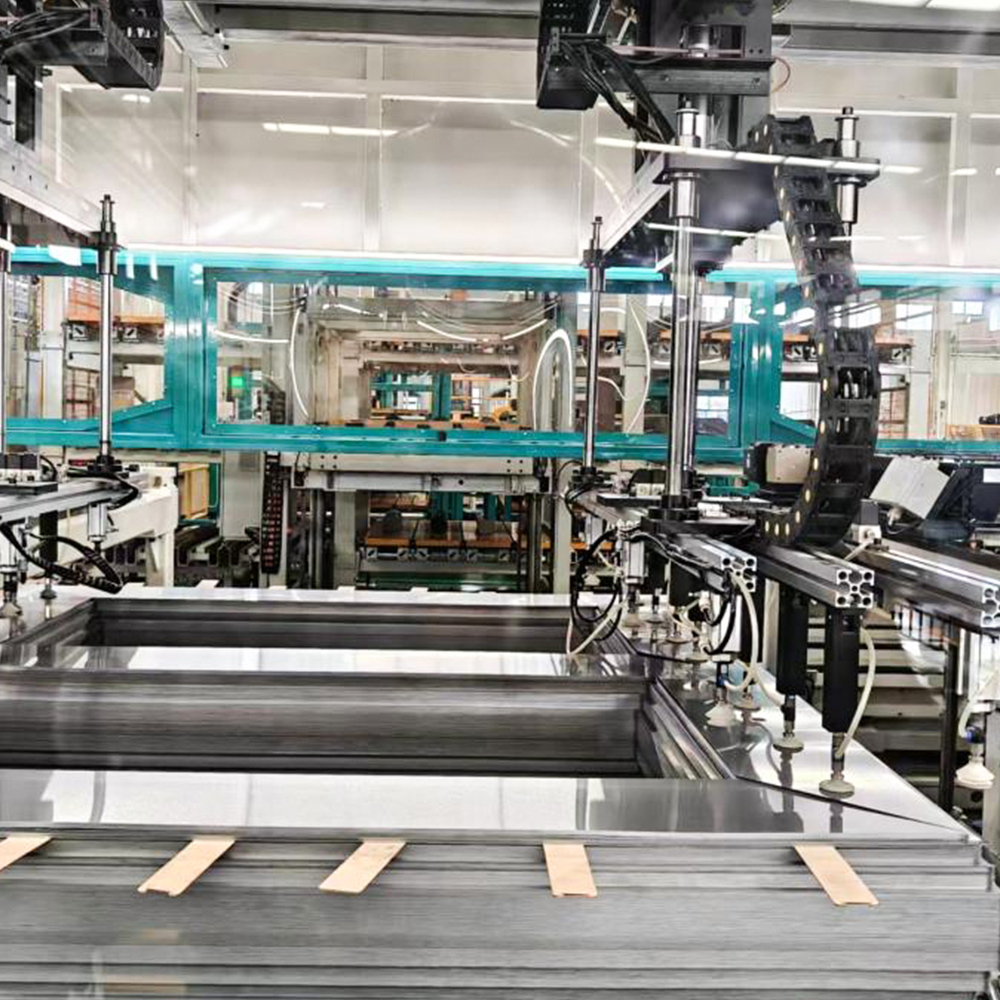

3	Bitmiş Ürün İstifleme Platformları & Değişim Platformları	4+4 takım	4 istifleme + 4 bekleme
4	Elektrik Kontrol Kabini	1 takım	Sistem denetleyicisi, servo sürücüler ve frekans invertörünü içerir

Ana Teknik Parametreler(İstifleme Makinesi)

Hayır.	Performans Parametresi		ZXD-440
1	Laminasyon Özellikleri	Genişlik	50–440 mm
		Kalınlık	0,18–0,35 mm
		Yan Uzuv Uzunluğu	380 mm (köşeden köşeye) – 2500 mm (uçtan uca)
		Boyunduruk Uzunluğu	380 mm (köşeden köşeye) – 2500 mm (uçtan uca)
		Merkez Uzuv	380–2060 mm
		Maksimum Çekirdek (L×W×H)	2500×2500×600 mm
3	İstifleme Doğruluğu	Aynı Dereceli Uzunluk Yönü	≤±0,5 mm
		Aynı Dereceli Genişlik Yönü	≤±0,5 mm
		Aynı Dereceli Kalınlık Hatası (sayfa sayısına göre istiflenmiştir)	≤1 mm
	Not:	Çekirdek doğruluğu aynı anda levha kesme doğruluğu ve istifleme doğruluğundan etkilenir. İstifleme sonrasında manuel yeniden şekillendirme, daha yüksek hassasiyet elde etmek için gereklidir. Alıcının daha yüksek hassasiyet gereksinimleri nedeniyle yeniden şekillendirme için kapatma, normal üretimde ekipman verimliliğini düşürürse, sorumluluk alıcıya aittir ve tedarikçinin ekipmanıyla ilgisi yoktur.
8	İstifleme Döngüsü Süresi		Yaklaşık 60 sayfa/dak Kabul standart çekirdek: Genişlik 260 mm; Uzunluk 1000 mm
9	Hava Kaynağı	Basınç	≥0,6 MPa
		Toplam Hava Tüketimi (enerji tasarruflu vakum jeneratörü; basınçlı hava maliyetlerini azaltır)	≤0,6 m³/dak
10	Ekipman Gürültüsü		≤80 dB
11	Ekipman Rengi		Fabrika standardı: Ana renk: Açık Gri 7035, Gök Mavisi 5015; Hareketli parçalar: Sinyal Sarısı 1003. Özel renkler mevcuttur.
12	Çalışma Gerilimi	Gerilim Dalgalanma	380 V ±%10
		Frekans	50 Hz ±%2
13	Kurulu Kapasite		55 kW

Ana Bileşenler ve Markalar (Kesme Hattı)

Hayır.	Öğe	Marka
1	Kontrol Sistemi & Dokunmatik Ekran	Siemens
2	Servo Sürücü Sistemi	Siemens
4	Elektrik Bileşenleri	Schneider alçak gerilim anahtarları; Panasonic röleleri
5	Yakınlık Anahtarları	Otonik / HASTA
6	Basma Düğmeleri	Eaton (Moeller) veya eşdeğeri
7	Üç fazlı Motorlar	Siemens (Bod) / Jiegong / Yinda veya eşdeğeri
8	Solenoid Vanalar	SMC (Japonya) veya eşdeğeri
9	Silindirler ve Düzenleme Vanaları	SMC (Japonya) veya eşdeğeri
10	Vakum Sistemi	SMC (Japonya) veya eşdeğeri
11	Vakumlu Vantuzlar	SMC (Japonya) veya eşdeğeri
12	Doğrusal Kılavuz Rayları	WON / PMI / ROUST WORLD / Jiding veya eşdeğeri
13	Bilyalı Vidalar	NanGongYi / AHK / DTK / Jinqiu veya eşdeğeri
14	Raflar ve Dişliler	Atlanta (Almanya) / APEX veya eşdeğeri
15	Servo Redüktörler	Neugart / ZD / Tandler veya eşdeğeri

Teknik Dokümantasyon

Hayır.	Belge Adı	Miktar
1	Ekipman Parçaları Listesi	2 kopya
2	Uygunluk Belgesi	1 kopya
3	Elektriksel Şematik Diyagram	2 basılı kopya + 1 elektronik dosya
4	Elektrik Kablo Şeması	2 basılı kopya + 1 elektronik dosya
5	Elektrik Bileşen Kılavuzları	Her biri 1 kopya
6	Ekipman Kullanım Kılavuzu (işletim prosedürleri, bakım ve servis normları)	2 basılı kopya + 1 elektronik dosya
7	Kurulum Kat Planı	1 basılı kopya + 1 elektronik dosya

Kurulum, Devreye Alma, Eğitim, Satış Sonrası Hizmet ve Garanti

Kurulum, Devreye Alma ve Eğitim	Tedarikçinin mühendisleri işletme, bakım ve bakım konusunda yerinde ücretsiz eğitim sağlar.	Gerekli süre: Kurulum ve devreye alma genellikle 2 hafta içinde tamamlanır. Personel eğitimi (ekipman operatörleri ve bakım teknisyenleri) kurulumla eş zamanlı olarak başlar ve kurulumun tamamlanmasıyla sona erer.
Satış Sonrası Servis	Ekipman sorunları ortaya çıkarsa, tedarikçi onarım için personel gönderir ve temel sorun giderme ve günlük bakım rehberliği sağlar.
	Günlük Yanıt Süresi	24 saat içinde yanıt. Yerine varış: tedarikçinin ili içinde aynı gün; diğer iller için ertesi gün.
	Tatil Yanıtı Zamanı	24 saat içinde yanıt. Alıcının görevli personeli varsa, tatillerde sahaya varış.
Not:	1. Yerinde servis gerektiren arızalarda varış genellikle 48 saat içindedir; mümkün olan yerlerde telefon çözünürlüğü tercih edilir. 2. Tedarikçi ömür boyu hizmet sağlar; indirimli yedek parça, bileşen ve teknik destek garanti süresinden sonra da devam eder. 3. Alıcı kabulden sonra ödemede temerrüde düşerse, tedarikçi garanti taahhüdünde bulunmaz.
Garanti Süresi	Kesin kabul tarihinden itibaren 12 ay. Garanti süresi boyunca, ekipman kalitesi sorunları veya tedarikçinin prosedürlerine göre doğru çalışma nedeniyle bir arıza ortaya çıkarsa, tedarikçi alıcıya ücretsiz parça ve onarım sağlar. İşletim prosedürlerine uyulmaması veya aşırı yükleme nedeniyle bir arıza ortaya çıkarsa, tedarikçi arızayı derhal çözer ve yalnızca bileşen maliyetini tahsil eder.
